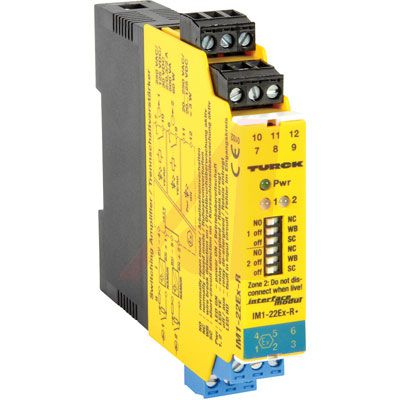

Переключающий усилитель с гальванической развязкой 2-канальный IM1-22EX-R/24VDC

Описание и технические характеристики

Двухканальный переключающий усили-
тель с гальванической развязкой IM1-22EXR/24VDC
имеет искробезопасную входную
цепь.
Могут быть подключены датчики соответ-
ствующие EN 60947-5-6 (NAMUR) или "су-
хие" контакты.
Выходные цепи имеют два реле, с нор-
мально открытой парой контактов.
Шесть переключателей на передней па-
нели используются для раздельной на-
стройки выходного режима каждого канала
(Н.О. или Н.З. режим), а также для включе-
ния/выключения мониторинга обрыва и КЗ.
При использовании механических контак-
тов, мониторинге обрыва и КЗ должен быть
выключен или к контактам должны быть
подключены шунтирующие резисторы (II)
(см. схему).
Зеленый светодиод для индикации состоя-
ния готовности. Статус переключения для
соответствующего выхода отображается
светодиодом желтого цвета. В случае оши-
бок на входе при влюченном режиме мони-
торинга входных цепей двухцветный свето-
диод меняет цвет на красный. В результате
чего соответствующее выходное реле обе-
сточивается.
■ ATEX, CFMUS, TR CU
■ Настраиваемый выходной режим
(Н.О./Н.З. режим)
■ мониторинг входных цепей на об-
рыв / КЗ (ВКЛ/ВЫКЛ режим)
■ Полная гальваническая изоляция
